WX系列梳齒板式橋梁伸縮裝置

WX伸縮裝置由多個模塊組成，每個模塊由梳齒板、底板組件、焊接鋼筋、L型螺栓、橡膠墊片、止水帶、不銹鋼墊板等零部件組成，WX伸縮裝置適用于設計伸縮量在120mm以下的橋梁結構，單個模塊的結構形式如圖5所示。

圖5  WX系列梳齒板式橋梁伸縮裝置結構示意圖

1.1 WX伸縮裝置結構圖

WX伸縮裝置單模塊結構如圖6.1、6.2所示。

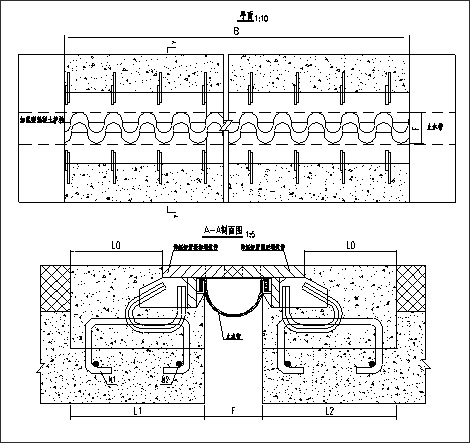

圖6.1  WX系列梳齒板式橋梁伸縮裝置結構示意圖（混凝土梁用）

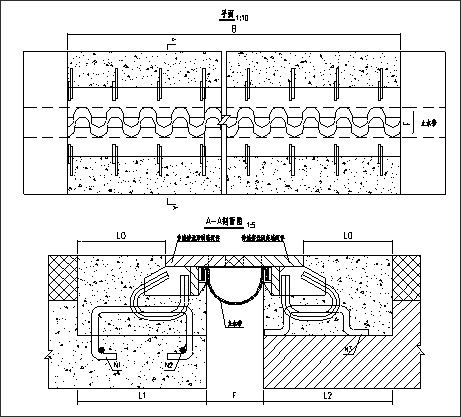

圖6.2  WX系列梳齒板式橋梁伸縮裝置結構示意圖（混合梁用）

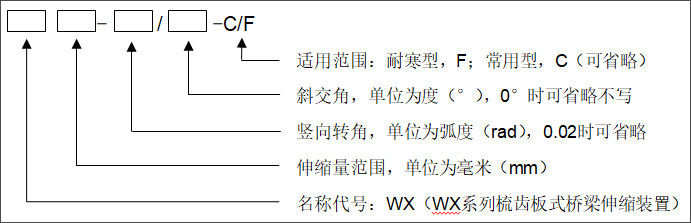

1.2 產品代號

示 例：

WX80-0.02/0-C表示：伸縮量為80mm的跨縫式常溫型梳齒板式橋梁伸縮裝置，豎向轉角±0.02rad，斜交角0°?？珊?jiǎn)寫為WX80。

2. 產品特點

（1） 模塊化設計

WX伸縮裝置沿用梳齒板式伸縮裝置的設計理念，采用跨縫式結構設計，保證伸縮裝置本體具有足夠的強度和剛度。同時伸縮裝置設計的長度為一個車道的寬度，維修更換時可以在不中斷交通的情況下進行局部更換，對通車影響較小。

（2） 優越的防水防病害性能

WX伸縮裝置的止水帶設計在梳齒板下方，沒有直接暴露在陽光下，環境腐蝕作用小，而且功能明確，僅為排水作用，不會(huì )承受荷載的作用，使用壽命大幅提高。

（3） 良好的抗振性能

WX伸縮裝置的梳齒板底部及端部增加了高性能的阻尼材料，在車輛經過伸縮裝置時，阻尼材料能夠起到很好的減振降噪的作用，有效的減弱了沖擊荷載對伸縮裝置以及混凝土造成的破壞。

（4） 耐久性?xún)?yōu)良

WX伸縮裝置的梳齒跨過縫區，提高了伸縮裝置的抗壓性能。梳齒板下方和端部設有柔性阻尼減振材料，有效的提高了伸縮裝置的抗沖擊性能。同時在伸縮裝置與混凝土接觸面設置防撞擋板，大幅降低伸縮裝置受到的沖擊力，使用壽命顯著提高。

（5） 環保低噪音

WX伸縮裝置采用跨縫式梳齒型設計，梳齒端部的斜坡倒角和圓弧過渡，有利于過渡接觸，從而降低噪音。在梳齒板下方和端部增加5mm厚彈性減振材料，提高了行車舒適性，并且降低了噪音。

（6） 施工、維養方便

WX伸縮裝置結構簡單，功能完善，預留槽深度只需180mm。伸縮裝置的安裝方式為焊接后整體通長安裝，方便快捷。梳齒板與錨固系統功能獨立，互不影響。安裝時可先將底板組件定位調平，然后安裝梳齒板，操作簡單，方便快捷，可靠度高，有效的提高了施工速度和工程質量。
